鋼膜結構項目中高強度螺栓連接

 用高強度鋼制造的，或者需要施以較大預緊力的螺栓，皆可稱為高強度螺栓。高強度螺栓施加預拉力和靠摩擦力傳遞外力。普通螺栓連接靠栓桿抗剪和孔壁承壓來傳遞剪力，擰緊螺帽時產生預拉力很小，其影響可以忽略不計，而高強螺栓除了其材料強度很高之外，還給螺栓施加很大預拉力，使連接構件間產生擠壓力，從而使垂直于螺桿方向有很大摩擦力，而且預拉力、抗滑移系數和鋼材種類都直接影響高強螺栓的承載力。

高強螺栓按其受力狀況主要分為：摩擦型和承壓型兩種。

高強螺栓按施工工藝分為：扭剪型高強螺栓和大六角高強螺栓兩種。

1.2.1 摩擦型高強螺栓連接，靠螺栓緊固壓力使連接板層貼緊后在鋼板接觸表面產生的摩擦力來傳遞外力。對構件表面進行噴砂處理后生成赤銹面，可獲得較大的摩擦系數，減少連接螺栓的數量。摩擦型高強度螺栓的孔徑應比螺栓公稱直徑d大1.5～2.0mm。

1.2.2 承壓型高強度螺栓連接，是使構件間產生的摩擦力和螺栓中心軸剪切力與構件的承壓力同時作用來傳遞應力的，其孔徑應比螺栓公稱直徑d大1.O～1.5mm。制孔采用數控鉆床鉆孔和鉆模鉆孔等方法。

總之，摩擦型高強螺栓和承壓型高強螺栓實際上是同一種螺栓，只不過是設計是否考慮滑移。摩擦型高強螺栓絕對不能滑動，螺栓不承受剪力，一旦滑移，設計就認為達到破壞狀態，在技術上比較成熟；承壓型高強螺栓可以滑動，螺栓也承受剪力，最終破壞相當于普通螺栓破壞（螺栓剪壞或鋼板壓壞）。

1.2.3 大六角高強螺栓，由一個高強度螺栓、一個螺母和兩個墊圈可組成高強度螺栓連接副。

施工時，先用粗制螺栓將結構臨時固定，待結構安裝找正后，再從螺栓群中部開始逐個將粗制螺栓換上高強度螺栓并進行初擰，初擰后再順次進行復擰和終擰。

進行大六角頭高強度螺栓連接副安裝時，螺栓兩邊應各加一個墊圈(圖3a)。初擰扭矩值為終擰扭矩值的50％，復擰扭矩值等于終擰扭矩值，終擰扭矩值計算公式為：Tc=K*Pc*d。式中Tc為終擰扭矩值，N·m；K為扭矩系數；Pc為施工預拉力，kN；d為高強度螺栓螺紋直徑，mm。施擰采用扭矩扳手，每次使用前應進行扭矩校正。

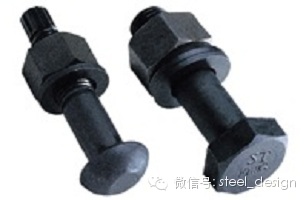

1.2.4 扭剪型高強螺栓，一個高強度螺栓、一個螺母和一個墊圈組成扭剪型高強螺栓連接副。

進行扭剪型高強度螺栓連接副安裝時，應僅在螺母一側加一個墊圈(圖3b)。初擰扭矩值計算公式為：Tc=0.065*Pc*d。式中Tc為初擰扭矩值，N·m；Pc為施工預拉力，kN；d為高強度螺栓螺紋直徑，mm。終擰采用專用扳手將尾部梅花頭擰斷為止。質量檢查的重點應放在施工過程的監督檢查。
